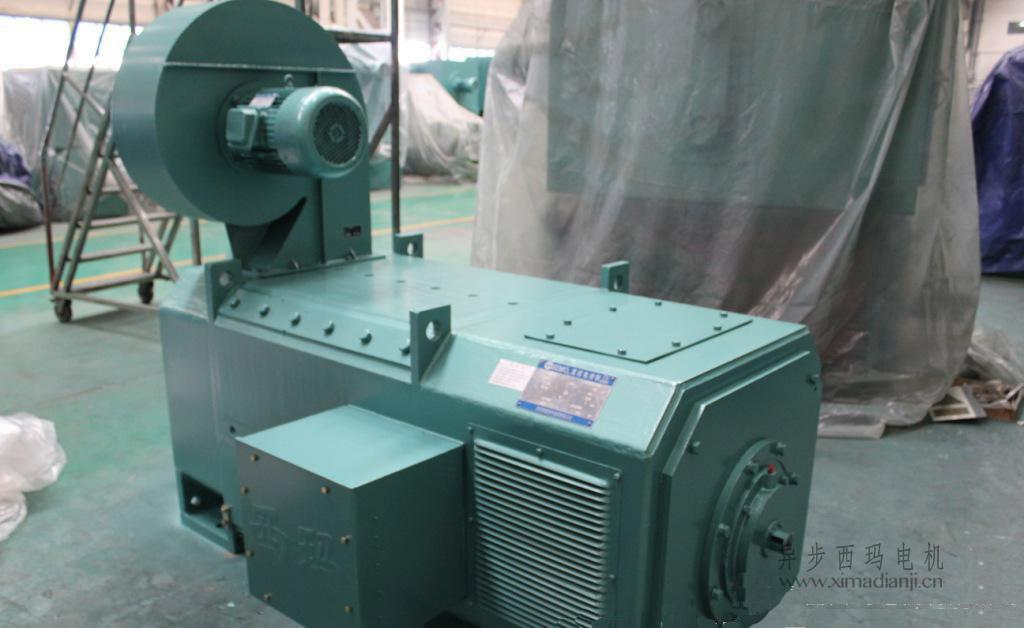

ZFQZ-315-22 230KW 220V 705RPM 有刷有刷直流電動機 230 kw 220V 705 rpm

ZFQZ系列直流電動機

功率：30kw - 600KW

電壓：正常400V、440V、660V

速度：額定速度參考

防護等級：IP21S

冷卻方式：IC06

絕緣等級：F

職責：S1

包裝：出口木箱

付款方式：提前 30%，即期 T/T 或 L/C 余額

ZFQZ-315-22 230KW 220V 705r/min IC06 IP21S F絕緣

產品描述

ZFQZ系列直流電動機是在Z4系列和ZZJ-800系列直流電動機的基礎上發展起來的。電機轉動慣量分別是ZZJ-800和ZZJ-900系列電機的45%和65%。電機適用于惡劣工作環境下的正反轉和高頻啟停。馬達很好——過載。最大旋轉力矩和啟動力矩分別為ZZJ-800系列電動機力矩的112%和117%。電機重量分別是ZZJ-800系列直流電機的65%。除安裝孔軸向距離（尺寸B）外，電機功率等級符合國際標準。帶底板電動機的安裝尺寸可與ZZJ-800、ZZJ-900系列直流電動機尺寸相符。還，電機的軸伸尺寸可與客戶協商定制為ZZJ-800系列電機相應尺寸。因此ZFQZ系列直流電動機可替代ZZJ-800系列電動機。

電氣性能

1  、電機額定電壓有220V和440V兩種。可根據客戶要求生產其他電壓的電機。

2  、電動機的勵磁方式為他勵。標準激勵電壓為180V。可根據客戶要求生產其他電壓的電機。

3  、電機在基本轉速下運行可達到技術數據規定的最大轉動力矩

4  、對于額定電壓220V的電機，通過提高外加電壓，轉速可達額定轉速的2倍。此時，允許的最大值。轉動力矩為額定轉動力矩的1.8倍。

5  、對于額定電壓220V的電機，最大。電機在技術數據表規定的低強磁旋轉條件下運行時，轉矩為額定轉矩的0.6倍。

6  、電機電流變化率可達額定電流變化率的200-250倍。

7  、電機出線盒的標準位置，從驅動端看，在機座板的右側。如果需要，它可以安裝在機器底板的左側。如果是這樣，則應在訂單中說明此要求。

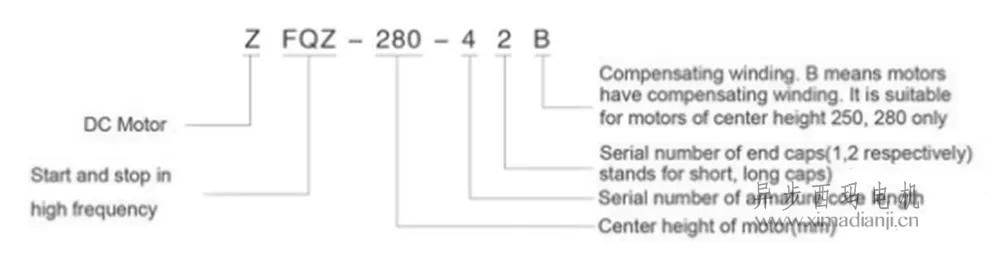

類型的含義

結構

1  、電機底板為八角薄鋼板結構。因此，它具有定子室利用率高、內部結構緊湊、轉動慣量小、重量輕、適用于可控硅供電等優點。

2  、所有電機均帶有補償繞組，使電機具有良好的換向和過載能力。

3  、電機絕緣等級為F級。電機的絕緣由 VPI 處理。繞組具有良好的絕緣性和機械強度。

4  、換向片為立板式整體結構。立板與電樞線圈的連接采用TIG。

5  、電樞鐵芯采用斜槽結構，可減少振動和噪音。

6  、電機采用滾動軸承、注油不停機結構。

電機采用連續工作制。其他工作系統可按表1換算技術數據表中的數據。

          工作系統過載增加

                S2-30min 107%

                S2-60min 100%

                 S3-40% 120%

                 S3-60% 110%

表2
所有電機的冷卻方式均為分冷強制風冷方式。這意味著電機配備徑向騎式風機、管道通風冷卻器或空氣/水冷卻器。防護等級與冷卻方式的對應關系如表2所示。冷卻器的通風量、通風壓力和風機功率如表3所示。空氣/循環風機功率和冷卻水排放量水冷卻器如表 4 所示。

徑向騎乘式鼓風機冷卻防護等級冷卻

       徑向鼓風機冷卻騎 IP21S IC06

                單管風 IP23S IC17

                       雙航空 IP44 IC37

             帶空氣/水冷卻器 IP44 ICW86W
表 3

    機架 風力 ( m3 /h) HIP (Pa) 電機功率 (kw) 重量 (kg)

 ZFQZ-250 3000 1400 3.0 70

 ZFQZ-280 4000 1600 4.0 80

 ZFQZ-315 4860 1600 5.5 90

 ZFQZ-355 5200 1600 5.5 120

 ZFQZ-400 7200 1800 5.5 180

 ZFQZ-450 9000 1800 7.5 250

表4注：風機電機為380V三相次級

     冷卻器類型 風扇電機 (kw) 冷卻水流量 ( m3 /h) 重量 (kg)

       KSL-250 4.0 11 400

       KSL-280 5.5 12 500

       KSL-315 5.5 13 600

       KSL-355 7.5 15 750

       KSL-400 7.5 18 850

       KSL-450 11 19.5 950

訂貨須知

根據客戶的要求，該系列直流電動機可與技術發電機、超速保護裝置、加熱器、溫度檢測和限制元件等一起提供。
