Z4系列直流電動機Z4-112/2-2/7KW/400V/2660rpm

一、Z4系列直流電動機Z4-112/2-2/7KW/400V/2660rpm概述

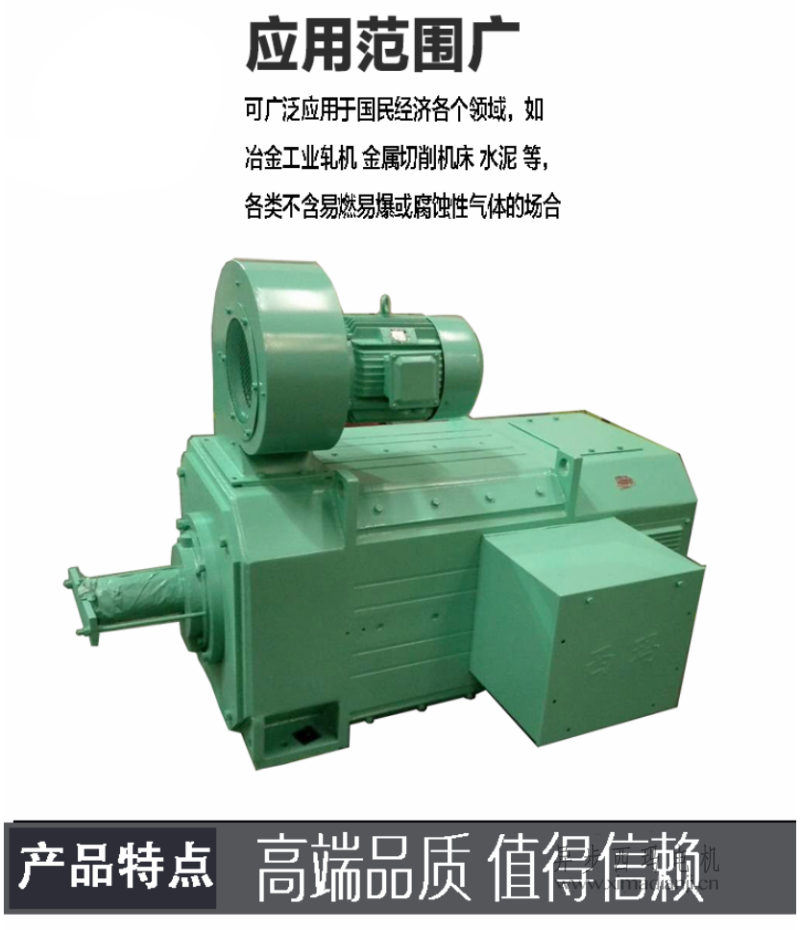

Z4系列直流電動機可廣泛用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門，適用于調速范圍廣、過載能力不大于1.6倍的電力拖動。恒動率弱磁向上調速范圍對于不同規格可以達到額定轉速的1.0-3.0倍，恒轉矩降低電樞電壓向下調速最低可達20r/min。

本系列電機的外形安裝尺寸除了兩底腳孔間軸向尺寸‘B’之外，符合IEC72國際標準。

本系列電機的性能及技術要求可按照國際電工委員會標準，IEC34-1或西德國家標準DIN57530的要求考核。

本系列電機采用多角形結構，空間利用率高。定子磁軛為疊片式，適用整流器供電，能承受脈動電流與電流急劇變化(負載變化)之工況。磁極安裝有精確定位，因而換向良好。

電機絕緣等級為F級，采用可靠絕緣結構及浸漬工序，保證絕緣性能穩定和良好散熱。

本系列電機具有體積小、性能好、重量輕、輸出功率大、效率高及可靠性高等特點.

電動機可用三相全控橋式整流電源，以及不外接平波電抗器而長期工作。額定電壓為160V的電機由單相橋式電源供電，此時電樞回路須接入電抗器以抑制脈動電流，其電感值如表中所示。

二、Z4系列直流電動機Z4-112/2-2/7KW/400V/2660rpm結構簡介Structure Introduction

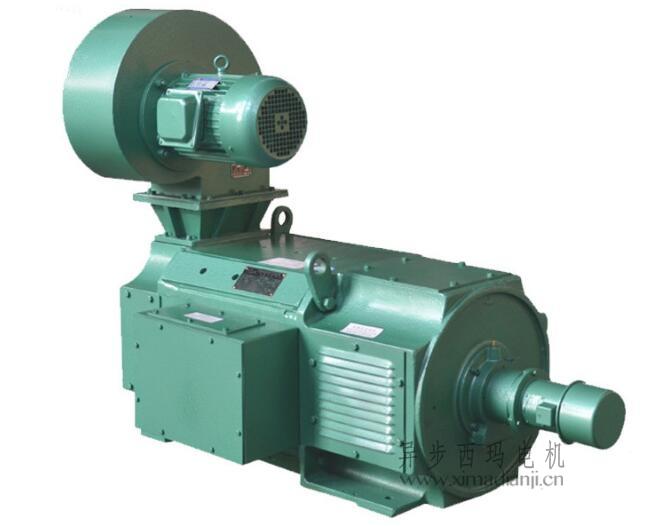

Z4系列直流電動機采用八角形全疊片結構，不僅空間利用率高，而且當采用靜止整流器供電時，能承受動電流和快速的負載電流變化。電機的基本冷卻方式為IC06，即自帶鼓風機的外通風；也可以為IC17，即冷卻空氣進口為管道、出口為百葉窗排風；也可以為IC37，即冷卻空氣進出口均為管道。并有多種派生形式，如自通風型、帶軸向風機型、封閉型、空/空冷卻器型等。各機座號電動機需冷卻風量、風壓及風機電動機功率等數據見表1。整個系列電機的外殼基本防護等級為IP21S。*All the ventilating fan motors are three phase, two pole, 380V.

電動機出線盒位置從傳動端（非換向器端）視之在機座的右側（即正盒），如果用戶要求出線盒置于機座的另一側，訂貨時注明反盒。電動機基本出軸為單軸伸，面對出線盒（正盒）出軸方向?yàn)樽蟪鲚S。如用戶需要也可以制成雙軸伸。轉軸的基本旋轉方向從換向器端視之為逆時針旋轉。電動機的傳動方式為彈性連軸器聯接。也可用于有一定徑向力的傳動方式（皮帶或齒輪傳動），其允許承受的徑向力應不大于附錄B曲線上的數值。

三、Z4系列直流電動機Z4-112/2-2/7KW/400V/2660rpm訂貨須知order notice

1.訂貨前請先查閱產品樣本，確定所需要產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品。在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、勵磁方式、勵磁電壓及結構安裝形式等數據，如Z4-180-31  37KW  440V  1000r/min他勵180V，臥式帶底腳或IMB3。

2.對產品有特殊要求 時，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等，均需在合同中明確注明。

3.如所需品種規格在本樣本所列之外，或另有其他特殊要求時，經雙方協商同意后簽訂合同或試制協議書。

4.各類產品除電動機的軸伸鍵外，所有附件均不在供應范圍內，用戶如需要附件或備件，例如電刷、刷握等，請事先在合同中注明所需的附件或備件的名稱規格與數量。

5.如使用環境特殊，需要制成濕熱帶型，請?jiān)谠吞柡竺孀⒚鳌癟H”。
